液压控制模块(CVT)

变速箱系统– 液压控制模块(CVT)：CVThydraulic control unit EOLT

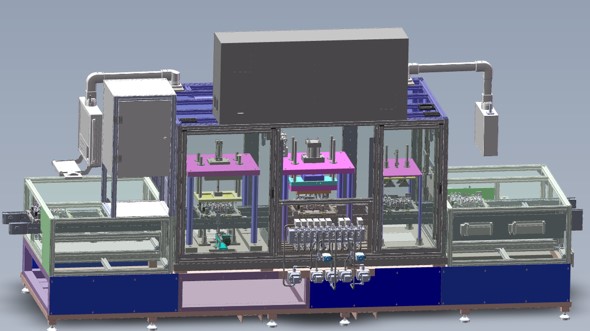

CVT hydraulic control unit EOLT/ 自动变速箱液压控制模块下线测试站

● DCT Valve  Block EOL Testing Bench阀板测试台

● Quick changeover for test fixture测试工装快速换型

● Temp. Range RT to 60ºC Continuous 工作温度从室温到60ºC无极可调

● Pressure Range:： 1~80 BAR

● Auto clamping: Force 1~130Bar continuous

● Temp. Control Accurancy： ± 2ºC

● Pressure Control Accurancy: ± 0.2 Bar

● Flow Control Accurancy： ± 0.2 LPM

 Main Test Items主要测试项：

● Main pressure response time 主压响应时间测试

● Main pressure PI test 主压PI曲线测试

● (PS）主动油缸压力控制PI测试，响应时间测试

● (SS)从动油缸压力控制PI测试，响应时间测试

● (TC）液力变矩器压力控制 PI测试，响应时间测试

● 离合器压力控制（D挡、R档、P档及N档）PI 曲线测试，响应时间测试；

● 润滑流量测试 LUB QI Test

● 阀板整体泄露测试

● 泵换相电磁阀功能测试 Pump shift solenoid function test
